Míniú iomlán ar struchtúr rollóirí trough an chreasa Creasa: Meicníocht an Tionchair ar uillinn uimh 30 ° ar éifeachtúlacht a chur in iúl

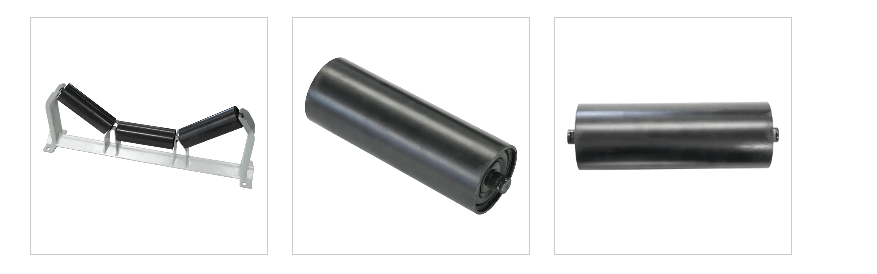

1. Saintréithe Struchtúracha agus Prionsabal Oibre de 30 ° Rollers Trough

Glacann an sorc 30 ° le dearadh struchtúrach tipiciúil trí-alt agus is éard atá ann ná na croí-chomhpháirteanna seo a leanas:

Sorcóir Maol Meán: Bears an príomh-ualach ingearach, is iondúil go mbíonn an trastomhas 108-159mm

Sorcóir Tilted Taobh: uillinn 30 ° leis an eitleán cothrománach, tá an trastomhas 10-20% níos lú ná an sorcóir cothrom

Tionól sorcóir: cruinneas meaisínithe le 20# cruach, cruas dromchla HRC50-55

Suíochán Bearing: feistithe le 6200 sraith imthacaí liathróid groove, leibhéal cosanta IP65

Córas Séalaithe: Struchtúr Labyrinth Triple, DustProof agus Leibhéal Uiscedhíonach suas go IP66

Fágann an dearadh struchtúrach seo go gcruthaíonn trasghearradh an chreasa iompair trough le doimhneacht measartha, agus is féidir le comhéifeacht cruth trasghearrthach (ráta líonta) 0.75-0.85 a bhaint amach, atá níos mó ná 20% níos airde ná an uillinn 20 °.

Prionsabal Oibre Anailís

30 ° Baineann rollóirí uillinn groove iompar éifeachtach ábhartha trí na meicníochtaí seo a leanas:

Cothromaíocht mheicniúil: Is é an cóimheas fórsa de na trí rollóir ná 60% don sorcóir árasán agus 20% do na rollóirí taobh, ag cinntiú dáileadh ualach aonfhoirmeach

Saintréithe Tairisceana: An chomhéifeacht friotaíochta uainíochta F = 0.022-0.030, atá níos ísle ná an 0.035-0.045 den uillinn groove 45 °

Éifeacht grooving: Is é an crios iompair an uillinn chruachta is fearr (uillinn sosa ± 5 °) chun ábhair a rolladh ag rolladh ábhair

2. Saintréithe Teicniúla agus Feidhmchláir Tionscail de 30 ° Groove Uillinn

Mar chumraíocht chaighdeánach na n -iompróirí crios, tá bonn feidhmithe leathan agus buntáistí teicniúla uathúla sa tionscal ag an uillinn groove 30 °. Níl rogha na huillinne sonracha seo de thaisme, ach pointe cothromaíochta a fhaightear trí chleachtas innealtóireachta fadtéarmach agus ríomhaireachtaí teoiriciúla, ar féidir leo an chothromaíocht is fearr a bhaint amach idir éifeachtúlacht a chur in iúl, caillteanas trealaimh agus cobhsaíocht oibriúcháin. Ó pheirspictíocht stairiúil, rinneadh éabhlóid ó 20 ° go 45 °, agus fíoraíodh 30 ° mar chaighdeán uilíoch a bhí oiriúnach don chuid is mó de na dálaí oibre le linn an phróisis seo.

Maidir le hairíonna fisiceacha, cruthaíonn an uillinn groove 30 ° spás geoiméadrach idéalach ábhair. Nuair a chruthaíonn an crios iompair groove ar an sorcóir uillinn 30 ° groove, cuireann a thrasghearradh struchtúr trapezoidal leathan i láthair le hoscailt mhór agus bun réasúnta daingean. Ní hamháin gur féidir leis an gcruth seo a chinntiú go bhfuil go leor luchtaithe ann, ach cosc a chur go héifeachtach freisin ar cháithníní beaga agus meánmhéide ó rolladh síos. I gcomparáid leis an uillinn groove 20 °, méadaíonn an uillinn groove 30 ° an t-achar trasghearrtha den chrios iompair thart ar 20%, ag méadú go díreach an t-ábhar a iompraíonn toirt in aghaidh an aonaid. Mar sin féin, i gcomparáid le huillinn groove níos mó (mar shampla 35 ° nó 45 °), tá níos lú strus lúbthachta ag an uillinn groove 30 ° ar an gcrios iompair, ag laghdú damáiste tuirse don chrios agus ag leathnú saol seirbhíse an chreasa iompair.

Ó pheirspictíocht inoiriúnaitheacht ábhair, taispeánann an uillinn groove 30 ° raon leathan comhoiriúnachta. Don chuid is mó de na mór -ábhair, mar ghual, méine, grán, etc., is féidir leis an uillinn seo uillinn chruachta nádúrtha cobhsaí a dhéanamh. Go háirithe le haghaidh ábhar gráinneach le so -athraitheacht mhaith, is leor an srianadh cliathánach a ghineann an uillinn groove 30 ° chun an t -ábhar a chosc ó shleamhnú le linn iompair. Taispeánann tástálacha iarbhír gur féidir leis an ráta líonta ábhair den sorcóir uillinn groove 30 ° a shroicheann 75%-85%, agus an uillinn groove 20 ° ag teacht le 60%-70%. Is é an méadú seo ar éifeachtúlacht a líonadh ná acmhainn iompair níos airde gan an bandaleithead nó an luas crios a mhéadú.

Maidir le hiarratais ar an tionscal, tá cumraíochtaí caighdeánacha i dtionscail mar stroighin, gual, agus leictreachas tar éis teacht ar rollóirí 30 ° groove. Sa phróiseas táirgthe stroighne, ó amhábhar a bhrúnn go pacáistiú táirge críochnaithe, is féidir le rollóirí uillinn 30 ° groove ábhair a chur in iúl i stáit éagsúla, lena n -áirítear amhábhair fhliucha, clinker tirim, agus stroighin mhín. Sa tionscal mianadóireachta guail, ní hamháin gur féidir leis an uillinn groove 30 ° déileáil le riachtanais mhór-bhloic ghual amh, ach tá sé oiriúnach freisin don cháithnín mhín a chuireann gual glan in iúl. Sa chóras iompair guail de ghléasraí cumhachta, laghdaíonn tréithe dáilte aonfhoirmeacha na huillinne groove 30 ° leithscaradh púdar guail, rud a chabhródh le feabhas a chur ar éifeachtúlacht dócháin.

Is fiú a lua go dtaispeánann an uillinn groove 30 ° inoiriúnaitheacht trasdula maith freisin. Ag ceann agus eireaball an iompair, ní mór rannóg trasdula a shocrú de réir a chéile an crios iompair a athrú ó árasán go trough (nó vice versa). Mar gheall ar thréithe athraithe milis na huillinne 30 °, déanann an t -aistriú seo níos fusa agus laghdaíonn sé an tiúchan struis ar imeall an chreasa iompair. Molann caighdeáin an tionscail go bhfuil fad na rannóige trasdula i gcomhréir le méid na huillinne trough. Tá an t -achar idirthréimhseach atá ag teastáil don uillinn umair 30 ° measartha, rud a chinntíonn cobhsaíocht struchtúrach ach ní mhéadaíonn sé fad an trealaimh i bhfad ró. Déanann an t -iarmhéid seo comhdhlúthú breise ar shuíomh príomhshrutha rollóirí 30 ° i gcórais iompair éagsúla.

3. Meicníocht Tionchair uillinn 30 ° uigirt ar éifeachtúlacht a chur in iúl

Is é an tionchar a bhíonn ag uillinn 30 ° ar éifeachtúlacht iompair crios iltoiseach agus forleathan, agus clúdaíonn a mheicníocht ghníomhaíochta gach gné ó ualach ábhair go tomhaltas cumhachta. Trí anailís dhomhain a dhéanamh ar na meicníochtaí tionchair seo, is féidir linn tuiscint níos cuimsithí a fháil ar na buntáistí a bhaineann le huillinn 30 ° i gcleachtas innealtóireachta agus bonn teoiriciúil a sholáthar chun córais iompair a dhearadh agus a bharrfheabhsú.

Is é éifeachtúlacht an ualaigh ábhair an léiriú is dírí ar thionchar na huillinne trough. Nuair a mhéadaíonn an uillinn trough ó 20 ° go 30 °, méadaíonn limistéar trasghearrthach an chrios iompair go suntasach. Méadaíonn an t-athrú geoiméadrach seo cumas lódála éifeachtach an ábhair faoi 20-30%. Tá an méadú seo mar gheall ar dhá fhachtóir: ar dtús, cruthaíonn na rollóirí claonta ar an dá thaobh éifeacht baffle taobh níos airde, rud a ligeann don ábhar a chruachadh níos airde; Ar an dara dul síos, déanann an uillinn uiscithe méadaithe lár dhomhantarraingt charnadh nádúrtha an ábhair níos gaire do lár an chreasa iompair, ag feabhsú cobhsaíochta luchtaithe. I bhfeidhmiú iarbhír, ciallaíonn sé seo gur féidir le hiompróir a bhfuil uillinn 30 ° aige táirgiúlacht níos airde a bhaint amach faoi leithead an chreasa chéanna agus faoi choinníollacha luais an chreasa, nó gur féidir leis an luas oibriúcháin a laghdú agus an acmhainn iompair bhunaidh a choinneáil, ag laghdú caitheamh agus tomhaltas fuinnimh.

Ó pheirspictíocht éifeachtúlachta tarchuir cumhachta, léiríonn an uillinn trough 30 ° saintréithe cothromaíochta den scoth. I gcomparáid le huillinn trough níos mó (mar shampla 45 °), tá struchtúr níos simplí ag an sorc uillinn 30 ° agus mais réasúnta níos lú de na codanna rothlacha, rud a laghdaíonn an luach QRO. Ag an am céanna, tá an fhriotaíocht lúbthachta crios iompair a ghintear ag an uillinn trough 30 ° níos lú ná an fhriotaíocht ar an uillinn trough níos mó. Oibríonn an dá ghné seo le chéile chun go mbeidh buntáiste ag an iompróir uillinn 30 ° le friotaíocht reatha. Taispeánann sonraí tomhais iarbhír go sábhálann iompróir uillinn 30 ° uillinn 30 ° thart ar 5-8% den chumhacht tiomána i gcomparáid le huillinn 45 °.

Is táscaire fadtéarmach é saol an Chreasa chun éifeachtúlacht iompair a mheas, agus feidhmíonn uillinn uimh 30 ° go maith ina leith seo. Is féidir le lúbadh arís agus arís eile an chreasa iompair ar na rollóirí trough tuirse i struchtúr inmheánach an chreasa, agus is é an strus lúbthachta a ghintear ag an uillinn umair 30 ° thart ar 15-20% níos ísle ná an uillinn trough níos mó. Laghdaíonn an laghdú seo ar leibhéil struis go mór an deighilt idir sraitheanna an chreasa iompair agus scoilteadh an chlúdaigh rubair. Go háirithe i gcórais iompair ard-déine (fad-achair), is féidir le rogha uillinn uimh 30 ° an timthriall athsholáthair crios iompair a leathnú agus costais chothabhála a laghdú. Léiríonn tuairiscí tionscail go leathnaítear saol seirbhíse crios iompair le huillinn uiscí 30 ° de 1.5-2 bliain i gcomparáid le huillinn trough 35 ° ar an meán i gcórais mhianaigh guail a bhfuil am oibriúcháin bliantúil acu de níos mó ná 6,000 uair an chloig.

Ó thaobh na cobhsaíochta córais de, cuidíonn uillinn uimh 30 ° le dáileadh aonfhoirmeach ualach a choinneáil. Nuair a dhéantar ábhair a luchtú ar an gcrios iompair, is féidir le huillinn umair 30 ° an t -ualach a dháileadh níos cothroime ar na trí rollóir, rud a chuireann cosc ar an sorcóir lár a bheith faoi bhrú iomarcach. Laghdaíonn an dáileadh ualach cothrom seo caitheamh áitiúil agus leathnaíonn sé saol seirbhíse imthacaí sorcóra. Ag an am céanna, tá an fórsa srianadh cliathánach a ghineann an uillinn umair 30 ° measartha, rud a fhéadann cosc a chur ar ábhar scaipthe gan caitheamh iomarcach a dhéanamh ar imeall an chrios iompair. In anailís dhinimiciúil, taispeánann an t-iompróir uillinn 30 ° aimplitiúid chreathaidh níos lú agus stát oibriúcháin níos cobhsaí, atá thar a bheith tábhachtach do chórais ard-bheachtais agus rialaithe uathoibrithe.

4.FAQ ar rollóirí trough le haghaidh iompróirí crios : Anailís iomlán ó phrionsabail struchtúracha go cothabháil

• C1: Cad iad rollóirí trough? Cad é a bpríomhfheidhm?

Is comhpháirteanna ualach ualach iad rollóirí trough atá comhdhéanta de sorcóir lár-árasán agus rollóirí claonta dhá thaobh, a thacaíonn leis an gcrios iompair trí struchtúr trough a chruthú. I measc na bpríomhfheidhmeanna atá aige tá:

Ábhair iompair: Limistéar trasghearrthach an chreasa iompair a mhéadú agus an toilleadh iompair a fheabhsú (méadaíonn uillinn 30 ° an toilleadh lódála 25-30% i gcomparáid le rollóirí cothroma)

Frith-dhíothú: Soláthraíonn rollóirí taobh srianadh cliathánach chun rian reatha an chrios iompair a choinneáil

Friotaíocht a laghdú agus tomhaltas a laghdú: Is féidir le dearadh cuimilte íseal an fhriotaíocht reatha a laghdú níos mó ná 70%

• C2: Conas diall an chreasa iompair a choigeartú trí rollóirí?

Diall aon-taobh: Bog an sorcóir taobh diallta ar aghaidh 5-10mm sa treo iompair

Diall lánchúrsa:

Seiceáil comhthreomhaireacht na rollóirí ceann agus eireaball (diall ≤3mm)

Coigeartaigh an gléas teannais chun an teannas a chothromú

Diall mheandarach: Suiteáil grúpa sorcóir féin-ailínithe (am freagartha <30s)

• C3: Cúiseanna agus cóireálacha coitianta le haghaidh rollóirí neamhghnácha torainn/greamaithe?
