Taighde ar chóras rialaithe cliste sreabhadh guail iompróra crios

Le dul chun cinn leanúnach na tógála mianaigh chliste i mo thír féin, rinneadh uasghrádú ar innealtóireacht mianadóireachta ó mheicníocht agus uathoibriú go faisnéis. Faoin gcúlra seo, tá uasghrádú agus claochlú cliste críochnaithe ag beagnach 80% de thionscadail innealtóireachta an mhianaigh ghuail sa tionscadal seo. Sa phróiseas claochlaithe, chomh maith leis an gcóras monatóireachta agus faireachais cliste, córas tacaíochta geolaíochta trédhearcach agus córas monatóireachta brú mianach, is príomhchuspóir claochlaithe é an córas iompair leictrimheicniúil freisin. Mar gheall ar an líon mór trealaimh leictrimheicniúla a bhfuil baint acu leis an gcóras iompair leictrimheicniúil, an bealach iompair iompair chreasa fada, an t -éileamh mór ar mhonatóireacht físe, agus leagan amach scaipthe trealaimh ar nós iompróirí, friothálacha guail, buncair guail ag bun an tobair agus na buncair guail sa limistéar mionaoiseach, éilíonn an t -oibríocht tosaithe ardchéimniú. Tá sé deacair an modh bainistíochta díláraithe traidisiúnta a bhaint amach an -dian agus uathoibrithe, rud a fhágann go bhfuil nasc tosaithe trealaimh agus rannán poist soiléir ann. Tá fadhbanna ann freisin mar ardriosca go dteipeann ar threalamh agus ar éifeachtúlacht íseal imscrúdú contúirte i bhfolach. Nuair a ritheann an t-iompróir crios ag luas sonrach réamhshocraithe, ní féidir leis rialachán luais comhshó minicíochta a dhéanamh de réir an stáit neamh-ualach nó ualach iomlán, a laghdaíonn an éifeachtúlacht oibriúcháin agus a mhéadaíonn tomhaltas cumhachta. Beidh sé ina chúis le hídiú dofheicthe saoráidí cúnta ar nós criosanna iompair, rollóirí, agus drumaí, agus costais chothabhála a mhéadú. Le nuálaíocht agus cur i bhfeidhm teicneolaíochtaí nua, tá go leor mianaigh tar éis teicneolaíocht aitheantais Chliste AI a thabhairt isteach sa phríomhchóras iompair sreafa guail. Is féidir leis an teicneolaíocht éadála meaisín a chomhcheanglaíonn trealamh físe cliste AI le teicneolaíocht aitheantais monatóireacht iargúlta a bhaint amach ar an bpríomhchóras sreafa guail, agus is féidir léi cumas iompair an iompair guail a aithint go tapa, feabhas a chur ar éifeachtúlacht iompair an trealaimh, agus an sprioc a bhaint as an bhfoireann a laghdú agus éifeachtúlacht agus bainistíocht intleacht neamhghnách a fheabhsú.

1 Stádas oibríochta reatha an phríomhchórais sreafa guail

Tá 9 líne iompair i gceantar mianadóireachta i bpríomhchóras sreafa guail an mhianaigh ghuail, lena n -áirítear 5 líne iompair i 11 limistéar mianadóireachta, 1 líne iompair sa chomh -lána, 1 líne iompair i 12 limistéar mianadóireachta, agus 2 líne iompair i 14 limistéar mianadóireachta. Ós rud é go mbaineann limistéir mhianadóireachta 11, 12 agus 14 le hiompróirí an phríomhchórais sreafa guail, chomh maith leis na meaisíní aistrithe agus iompróirí aistrithe buncair guail ag gach pointe mianadóireachta aghaidh oibre, tá go leor leagan amach trealaimh agus bealaí iompair fada ann. Má dhéantar an trealamh a rialú de láimh agus má eagraítear pearsanra speisialta le haghaidh cigireachta agus cothabhála, tá gá le cuid mhór daonchumhachta, agus tá an éifeachtúlacht chothabhála íseal. Glacann stóráil láithreacha aonair modh oibríochta aon phoist. Nuair a tharlaíonn timpiste titim buncair, is deacair a fháil amach den chéad uair, rud a chruthaíonn rioscaí féideartha. Dá bhrí sin, is gá an príomhchóras sceidealaithe iompair sreafa guail a bharrfheabhsú, an éifeachtúlacht chothabhála a fheabhsú, agus na rioscaí sábháilteachta a bhaineann le hoibriú láimhe a laghdú.

2 Córas Rialaithe Chliste don Phríomh -Iompar Sreafa Gual

2.1 Córas rialaithe láraithe a sceidealú

Úsáideann an córas rialaithe láraithe sceidealaithe córas PLC mar an croí rialaithe, úsáideann sé snáithín optúil chun an t-ardán rialaithe uathoibrithe mianach a nascadh, tuigeann sé tarchur sonraí agus comhroinnt trí Ethernet, úsáideann sé an ríomhaire uachtarach de réir mar a thógann an comhéadan le haghaidh idirghníomhaíocht daonna-ríomhaire, ardán chun príomhchóras rialaithe a nascadh agus ar deireadh na sonraí a bhailiú, agus a úsáideann an trealamh foriomlán agus an trealamh trasnaithe a úsáid chun an trealamh teirminéil líonra a bhaint amach. Tá feidhmeanna bailithe sonraí, tarchur, aiseolas ordaithe, rabhadh locht, stóráil sonraí agus taispeáint ghrafach fuaime ag an ionad rialaithe talún, agus tacaíonn sé le cineálacha éagsúla comhéadain prótacail chumarsáide. Tar éis oibriú foirfe an chórais seolta agus rialaithe láraithe, faoi chumarsáid chomhordaithe Ethernet, cuireann an córas rialaithe láraithe PLC treoracha chuig na hiompróirí feadh na 9 bpríomhlíne iompair sreafa guail ag an am céanna. Comhcheanglaíonn an córas na físeáin monatóireachta atá suiteáilte ag gach pointe aistrithe chun stádas oibríochta agus coinníollacha ualaigh an chrios iompair a ghabháil ag am ar bith. De réir an tsreafa aistrithe agus an luais oibríochta, sceidealaíonn sé go huathoibríoch an t-am tosaithe agus stoptha i ngach crios iompair nasctha chun an caitheamh trealaimh agus an tomhaltas cumhachta a laghdú de bharr oibriú fadtéarmach an chrios iompair, agus laghdaíonn sé go héifeachtach costas oibríochta an trealaimh.

2.2 Córas Rialála Luas Minicíochta Athraitheach Cliste

Is éard atá sa chóras cliste rialachán luais minicíochta athraitheacha go príomha ná monatóireacht ar fhíseán-phléascadh Mine, Bosca Rialaithe PLC, Bogearraí Cliste Tosaigh agus Stop Rialaithe agus Braiteoirí Sonraí. Baineann sé úsáid as an scáileán monatóireachta a ghabh an ceamara le haghaidh aitheantas cliste agus braite algartam, agus cuireann sé an físeán agus an íomhá fhoirmithe mar na sonraí bailithe ar ais chuig an ionad rialaithe talún le haghaidh anailíse, agus déanann sé meastachán ar ualach guail an iompair chreasa. De réir tháscairí réamhshocraithe an ualaigh chreasa iompair, socraítear na stáit gan ualach agus ualach agus déantar an luas a choigeartú. De réir an staid iompair iarbhír, is féidir an raon luais a choigeartú go luas ard, luas meánach, luas íseal agus luas díomhaoin. Sa stát gan ualach, is féidir an crios iompair a shocrú chun luas nó díomhaoin a stopadh, srl. Tá an modh coigilte fuinnimh seo oiriúnach do lánaí claonta uillinneacha agus iompróirí fad-achair. Tá braiteoirí suiteáilte sa bhuncair guail chun monatóireacht a dhéanamh ar an méid guail sa bhuncair i bhfíor -am. In éineacht leis an méid guail a scaoiltear ag béal an bhuncair, is féidir an méid guail ar an gcrios iompair a chinneadh go réamhbheartaithe. Bunaithe ar seo, déantar luas reatha an iompair chrios a choigeartú go huathoibríoch, agus úsáidtear an fheidhm féin-seiceála chun aiseolas a dhéanamh ar an stádas reatha ag am ar bith chun oibriú sábháilte an iompair a chinntiú. Nuair a bhrath an córas rialaithe láraithe PLC aiseolas locht neamhghnácha ón mbraiteoir, is féidir leis an gcineál locht sonrach a tharchur go huathoibríoch chuig an ionad rialaithe, agus comhartha aláraim a sheoladh chuig na hoibrithe patróil laistigh de raon oibriúcháin an chreasa iompair agus na n -oibrithe ag na pointí aistrithe in aice láimhe le haghaidh leideanna sábháilteachta. Nuair nach féidir athshocrú féin-seiceála an chórais a dhéanamh, is féidir leis an bpearsanra cothabhála é a sheiceáil agus a athshocrú de láimh chun guaiseacha sábháilteachta a dhíothú go hiomlán.

2.3 Tógáil Ardáin Chliste

Glacann na bogearraí córais rialaithe láraithe córas Siemens WinCC, le freastalaithe agus stáisiúin oibreora ailtireachta C/S. Faoin ailtireacht seo, soláthraíonn an freastalaí an timpeallacht oibriúcháin. Is féidir leis an stáisiún oibreora na híomhánna comhéadain a thaispeáint agus a phróiseáil, agus is féidir leis deireadh a chur go tapa agus a chur ar ais nuair a tharlaíonn locht. Cuirtear na sonraí a bhailíonn braiteoirí éagsúla agus faireachas físe sa mhianach i láthair ar scáileán teilgean an ionaid rialaithe talún i bhfoirm sonraí agus grafaicí, agus déantar stádas táirgthe an mhianaigh agus stádas iompair an phríomhchórais sreafa guail a léiriú go hiomasach ar bhealaí agus ar fhoirmeacha éagsúla. Is féidir le bainisteoirí seolta agus ceannairí dleachta mianach athbhreithniú agus athsheinm a dhéanamh go saorálach, féachaint ar fhaisnéis ar nós stádas oibríochta iompair, sreabhadh guail, sonraí scála leictreonaigh agus tuarascálacha columnar anailís táirgthe. Cuimsíonn an t -ardán lárionaid rialaithe láraithe líonra fáinne córais monatóireachta, scáileán taispeána monatóireachta agus ionad próiseála ríomhaireachta, etc., agus úsáidtear ilshraitheanna de scáileáin taispeána LED chun stádas oibriúcháin gach feiste a chur i láthair, atá áisiúil do mhonatóireacht agus do athrú comhuaineach radhairc éagsúla.

3 iarratas ar chásanna

3.1 Feidhm Idirdhealaithe agus Aitheantais Chliste

Suiteáiltear feistí faireachais físe ar na príomhbhealaí iompair agus ar phointí aistrithe an phríomhchórais iompair sreafa guail chun gabháil íomhá agus próiseáil sonraí a bhaint amach; Nuair a fhaightear oibríocht neamhghnácha, is féidir an t -iompróir crios a stopadh go cianda agus is féidir faisnéis neamhghnácha a láimhseáil in am chun smionagar a sheachaint ag cur bac ar an mbuncair guail agus chun láimhseáil locht tapa a chinntiú. Déantar an teicneolaíocht fhairsinge físe a fháil agus an teicneolaíocht aitheantais a chomhcheangal leis an algartam AI. Is féidir na híomhánna a fuarthas a chur i láthair níos iomaíche i bhfoirm samhlacha sonraí tar éis iad a phróiseáil go digiteach ag an gcóras ríomhaireachta. Agus na sonraí uaslódála braiteora á gcur le chéile agus an t -algartam AI, is féidir luachanna lochtanna níos cruinne a fháil, agus mar sin coigeartú beacht ar an iompróir crios a bhaint amach. Léirítear an scáileán lámhach monatóireachta iarbhír i bhFigiúr 1.

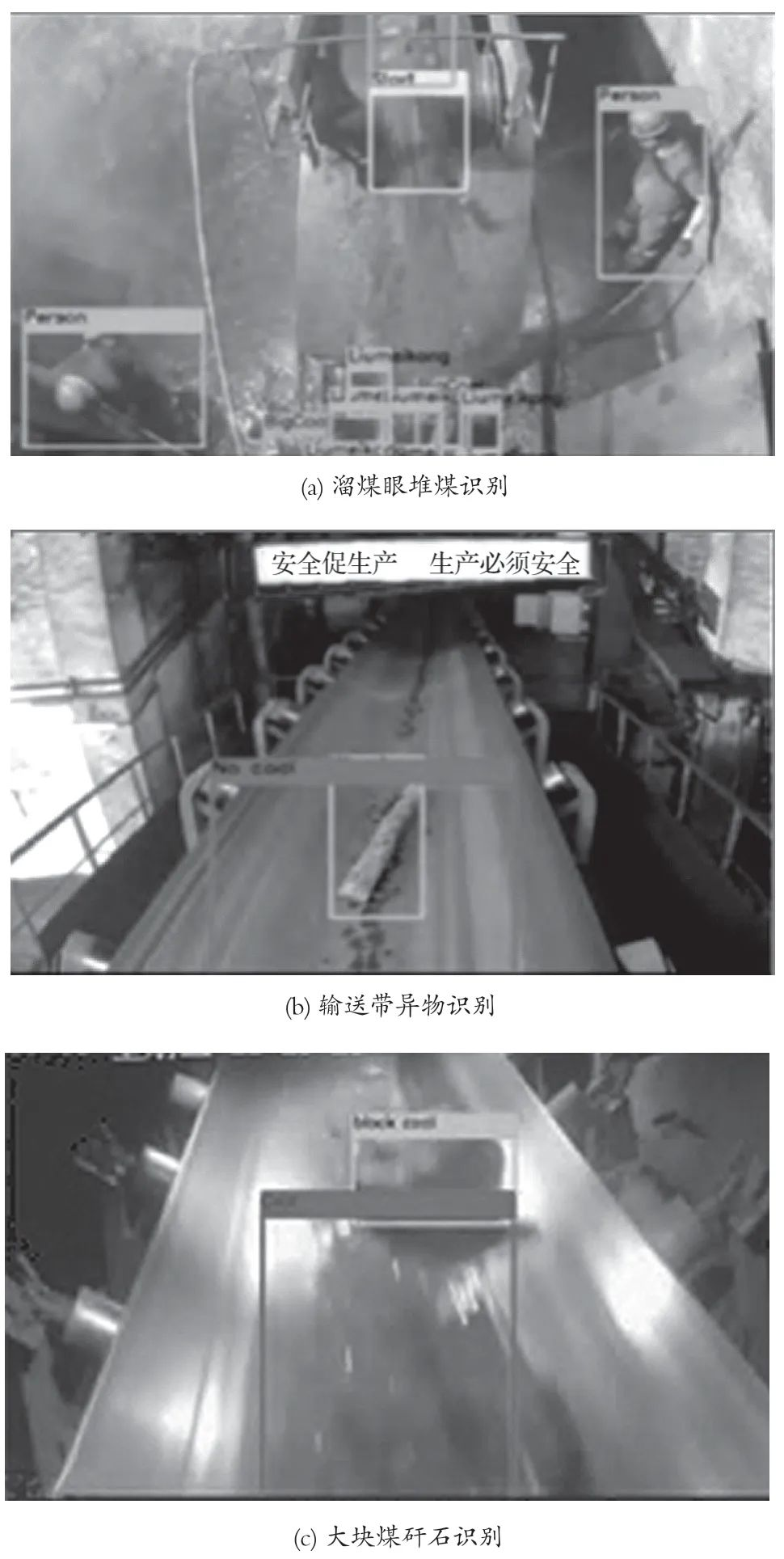

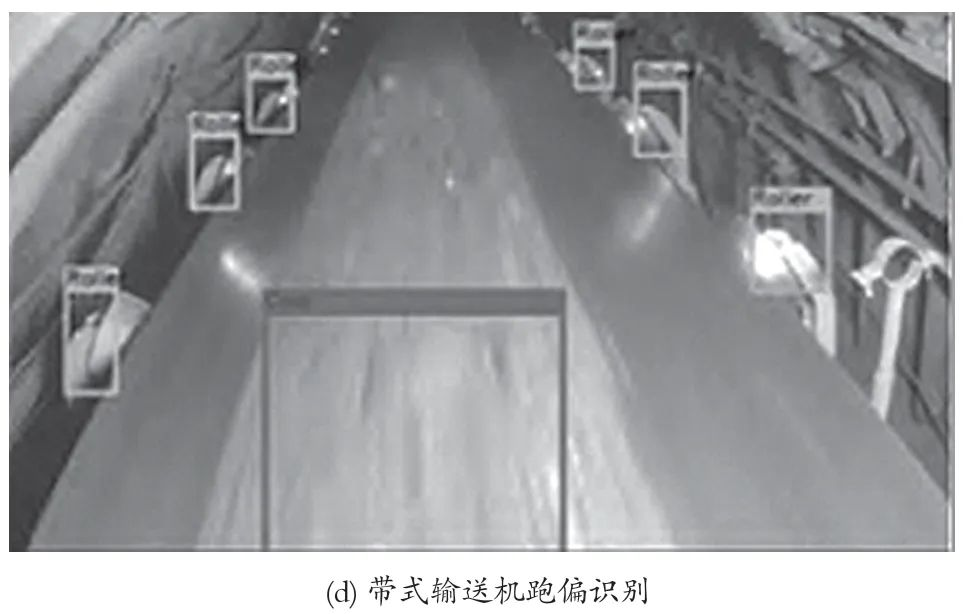

Figiúr 1 Taispeáint faisnéise neamhghnácha ar fháil físe

I bhFigiúr 1, taispeántar an scáileán stádais oibríochta den iompróir crios a gabhadh ag an gceamara monatóireachta cliste, lena n -áirítear gual piled sa fánán guail, rudaí eachtracha amhail logaí ar an gcrios iompair, píosaí móra de bhuera guail, agus diall iompair. Nuair a tharlaíonn an feiniméan thuas, eisíonn an gléas cosanta carn guail luathrabhadh, agus tar éis an comhartha a chothú ar ais, tosaítear ar an iompróir crios go huathoibríoch ag scaoileadh an stórais, ag laghdú an méid guail sa bhosca bruscair fánán guail; Nuair a aithnítear rudaí eachtracha agus píosaí móra gangue, stoptar an t -iompróir crios in am, agus úsáideann an seomra seolta an córas cumarsáide faoi thalamh chun an t -oibreoir is gaire a ghlaoch chun na rudaí eachtracha a ghlanadh suas agus an meaisín a atosú; Nuair a chlaonann an crios iompair, déantar an méid guail ar an bpointe aistrithe agus suíomh an phointe titim guail a choigeartú trí rialachán luais comhshó minicíochta uathoibríoch, agus tar éis an sorcóir frith-dhíothaithe cúnta a cheartú, déantar é a athoibriú agus a athshocrú.

3.2 Feidhm Rialála um Luas Comhshó Minicíochta Chliste

Is éard atá sa chóras rialála luais comhshó minicíochta cliste ná aitheantas AI ar cheamaraí cliste, freastalaithe físe agus trealamh teirminéil cianrialtáin. Is córas monatóireachta uile-aimsire, leanúnach agus fadtéarmach é. De réir an tsamhail rialála luais neamhlíneach optamaithe de theoiric na matamaitice fuzzy, socraítear na táscairí luathrabhaidh agus na tréithe stádais a bhaineann le teipeanna neamhghnácha crios iompair. When the belt conveyor has excessive coal flow or overload, the laser transmitter installed on the conveyor running route will use laser ranging feedback, combined with the data collected by the anti-deviation sensor for comprehensive analysis, to adjust the relative running speed of the two adjacent conveyors, reduce the amount of coal dropped at the transfer point, and reduce the running load, so as to adjust the distance between the anti-deviation roller and the center an t-iompróir chun éifeacht rialaithe frith-dhíothaithe an iompair a bhaint amach. Léirítear rialú braite sreafa guail i bhFíor 2.

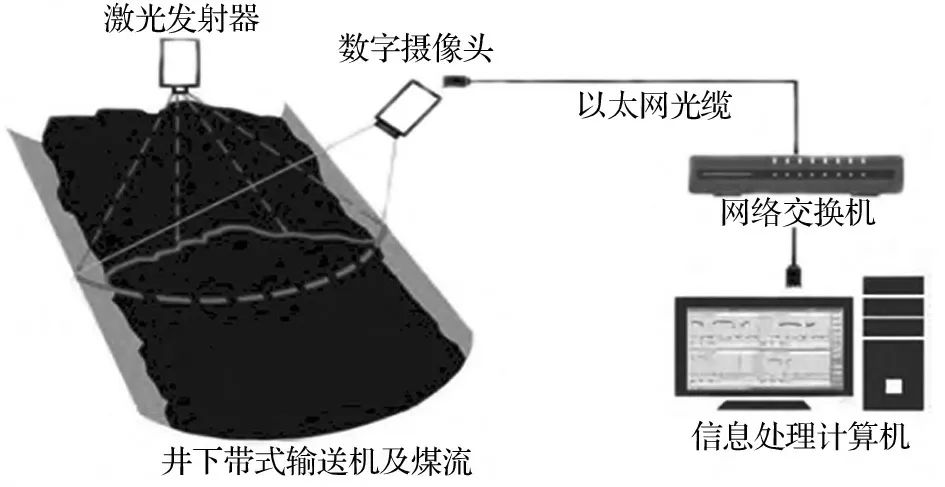

Figiúr 2 Rialú braite sreafa guail

3.3 Feidhm Rialaithe agus Cumarsáide Guth agus Cumarsáid

Tá na príomh -iompróirí sa mhianach á rialú go lárnach ag KTC101. Tá líne crochta go speisialta ar an líne faoi fhráma H an chrios iompair, agus tá grúpa de ghléasanna stoptha éigeandála faoi rialú gutha ceangailte faoi seach, ar féidir leo cabhrú le stad éigeandála láimhe. Seachnaíonn an gléas seo timpistí go héifeachtach de bharr earráidí bainistíochta i spotaí dall cigireachta áitiúla feadh na líne mar gheall ar chriosanna iomarcacha iompair nó easpa oibrithe poist. Nuair a fhaigheann an monatóireacht físe go bhfuil locht agus cóireáil láimhe ag gléas áirithe, is féidir an pearsanra is gaire a ghlaoch trí chraoladh guth chun é a láimhseáil, agus is féidir an bosca rialaithe gutha a úsáid chun faisnéis a aiseolas go tapa chuig an seomra seolta ginearálta. Tar éis dó a dheimhniú go bhfuil deireadh curtha leis an locht, is féidir an trealamh a athchóiriú agus a athoibriú. Laghdaíonn sé seo an t -am do phearsanra cothabhála fóin sheasta a fháil le haghaidh aiseolas faisnéise agus trealamh a atosú, agus feabhsaíonn sé éifeachtúlacht aiseolais neamhghnácha ar láimhseáil faisnéise. Léirítear struchtúr an chórais chumarsáide rialaithe gutha i bhFíor 3.

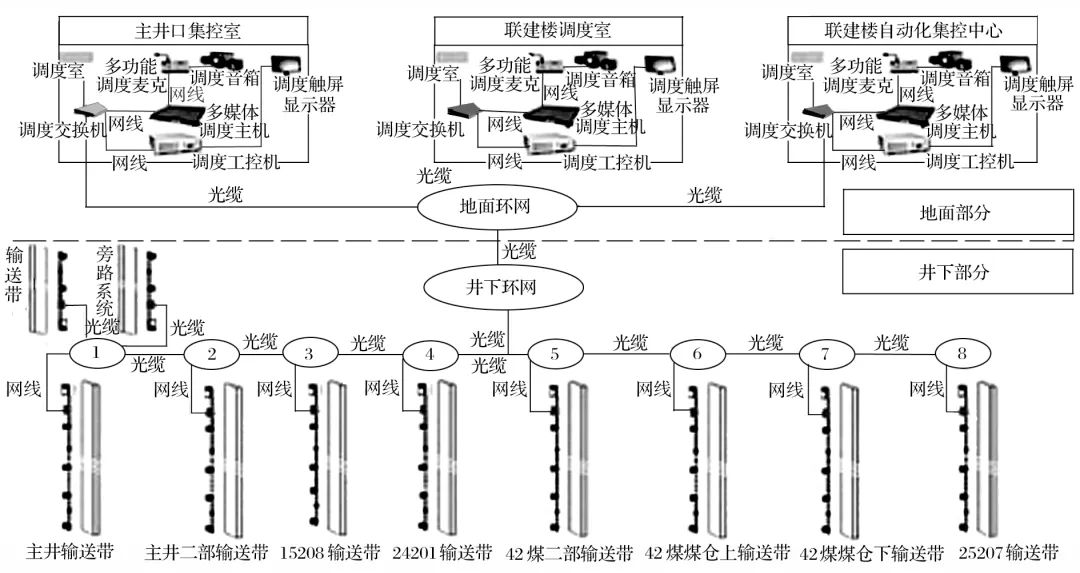

Figiúr 3 léaráid sceidealta de struchtúr an chórais chumarsáide rialaithe gutha

4 Éifeacht Iarratais

4.1 Éifeacht Sábháilteachta

Tá deireadh curtha ag cur i bhfeidhm an chórais cianrialaithe le suíomhanna seasta na bpointí il -aistrithe, laghdaíodh gortuithe pearsanta de bharr teipeanna trealaimh, laghdaigh sé rioscaí sábháilteachta tosca daonna, agus chuir sé feabhas ar éifeachtúlacht nasc foriomlán oibríocht trealaimh. Faoi chomhghníomhaíocht an chórais mhonatóireachta agus an t -aiseolas braiteora, cuirtear deireadh le timpistí de bharr iompróirí creasa neamhghnácha nó lasca friothálacha go héifeachtach, agus feabhsaítear sábháilteacht na hoibríochta.

4.2 Éifeachtaí Eacnamaíochta

Tar éis an chlaochlú cliste ar phríomhchóras iompair sreafa guail an mhianaigh, tháinig méadú beagnach 13.7%ar an ráta sábhála leictreachais míosúil de na 9 bpríomhlíne iompair. Tríd an rialú comhshó minicíochta difreálach ar an gcrios iompair, sábháladh an bille leictreachais ag thart ar 481,000 yuan/mí. Coinníodh an oibríocht crios iompair go maith, rud a laghdaigh caitheamh agus cuimilt agus a leathnaigh saol seirbhíse an trealaimh ar nós iompróirí crios beagnach 3.5 mí. Is féidir an costas soláthair bliantúil ar an gcrios iompair a shábháil faoi 1.67 milliún yuan, le buntáistí eacnamaíocha suntasacha. Tar éis úsáid a bhaint as teicneolaíocht rialachán luas agus sainaithint agus rialachán comhshó minicíochta, baineadh amach an sprioc ghnó chun an fhoireann a laghdú agus éifeachtúlacht a fheabhsú go héifeachtach. I gcomparáid leis an modh bainistíochta chun oibrithe agus oibrithe cigireachta agus cothabhála a chur ar bun ag gach pointe aistrithe, tar éis leas iomlán a bhaint as teicniúil, is féidir an costas saothair a laghdú thart ar 144,000 yuan in aghaidh na míosa.

5 Conclúidí

. Tá ceamaraí le haitheantas cliste agus feidhmeanna éadála íomhá suiteáilte ar na bealaí iompair agus ar na pointí aistrithe. Tar éis éadáil íomhánna agus próiseáil sonraí, faightear grafaicí agus sonraí iomasach agus amhairc, atá áisiúil chun fabhtcheartú tráthúil a dhéanamh agus a láimhseáil ar chontúirtí i bhfolach. Ag an am céanna, déantar luas an iompair a choigeartú go huathoibríoch de réir an tsreafa guail, chun an éifeacht a bhaineann le rialú cliste a shábháil.

. De réir ríomhaireachtaí, sábhálann sé 481,000 yuan i mbillí leictreachais in aghaidh na míosa, sábhálann sé 1.67 milliún yuan i gcostais soláthair trealaimh crios iompair in aghaidh na bliana, agus laghdaíonn sé costais saothair 144,000 yuan in aghaidh na míosa, le sochair shuntasacha eacnamaíocha agus sábháilteachta. $
